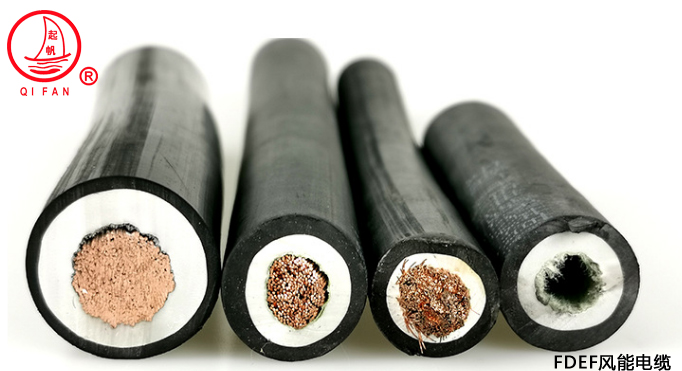

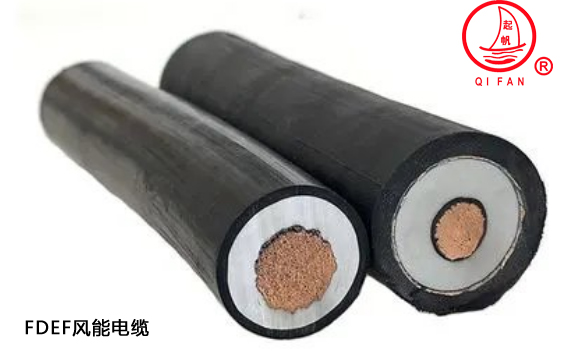

一、風能電纜產品簡介
風能電纜又稱風力發電電纜，不僅要滿足普通電纜的性能，還要具有柔軟頻繁扭轉（適應風力發電機的自動偏航對風）、超強垂直抗拉（適應風力發電機的垂直懸空敷設）、耐酸堿耐鹽霧腐蝕即耐海水腐蝕（適應在海上風力發電機的電力連接時）的基本特性，由于我國北方風力資源豐富，風力發電機在我國北方安裝較多，北方地區氣候較寒冷，且晝夜溫差較大，因此風力發電風能電纜還需要有著極高的抗寒性能。
二、常見風能電纜適用范圍
額定電壓1.8/3kV及以下風力發電用耐扭曲軟電纜適用于并網型風力發電機組的電力傳輸及電氣控制，特別適宜安裝于跨接機艙與塔筒之間需要承受頻繁扭曲要求的特殊部位，主要用于發電機定子繞組、轉子繞組至地面升壓變壓器間的電力傳輸。
三、風能電纜常用電纜型號、額定電壓及名稱見下表
型號 | 額定電壓 | 名稱 |
FDEF-25（-40） | 450/750V | 銅芯乙丙橡皮絕緣氯丁橡皮護套風力發電用（耐寒）耐扭曲軟電纜 |
FDES-25（-40） | 450/750V | 銅芯乙丙橡皮絕緣熱塑彈性體護套風力發電用（耐寒）耐扭曲軟電纜 |
FDGG-40（-55） | 0.6/1kV | 銅芯硅橡膠橡皮絕緣硅橡膠橡皮護套風力發電用耐寒（耐嚴寒）耐扭曲軟電纜 |
FDGU-40（-55） | 0.6/1kV | 銅芯硅橡膠橡皮絕緣聚氨酯彈性體護套風力發電用耐寒（耐嚴寒）耐扭曲軟電纜 |
FDEU-40（-55） | 0.6/1kV | 銅芯乙丙橡皮絕緣聚氨酯彈性體護套風力發電用耐寒（耐嚴寒）耐扭曲軟電纜 |
FDEG-40（-55） | 0.6/1kV | 銅芯乙丙橡皮絕緣硅橡膠橡皮護套風力發電用耐寒（耐嚴寒）耐扭曲軟電纜 |
FDEH-25（-40） | 0.6/1kV | 銅芯乙丙橡皮絕緣氯磺化聚乙烯橡皮護套風力發電用（耐寒）耐扭曲軟電纜 |
FDES-25(-40) | 0.6/1kV | 銅芯乙丙橡皮絕緣熱塑彈性體護套風力發電用（耐寒）耐曲繞軟電纜 |
注：表格內型號代號的含義
風力發電用電纜系列代號 FD
乙丙橡皮絕緣或其他相當?shù)暮铣蓮椥泽w絕緣 E
硅橡膠橡皮或其相當混合物絕緣 G
硅橡膠橡皮或其相當混合物護套 G
聚氨酯彈性體護套(TPU) U
注：TPU是Thermoplastic Urethane的簡稱,采用該材料的護套比普通玻璃纖維、橡膠，在相同情況下具有更優異的張力、拉力、強韌和耐老化的性能，同時，TPU還是一種成熟的環保材料。TPU外套能夠在極端條件下完好地保護導體，從而克服了普通風能軟電纜在極端酷寒條件下所暴露的弊端。
氯磺化聚乙烯橡皮或其他相當?shù)暮铣蓮椥泽w護套 H
氯丁橡皮或其他相當?shù)暮铣蓮椥泽w護套 F
熱塑性彈性體護套 S
適應的較低環境溫度： 普通型：-25℃，耐寒型：-40℃，耐嚴寒型：-55℃

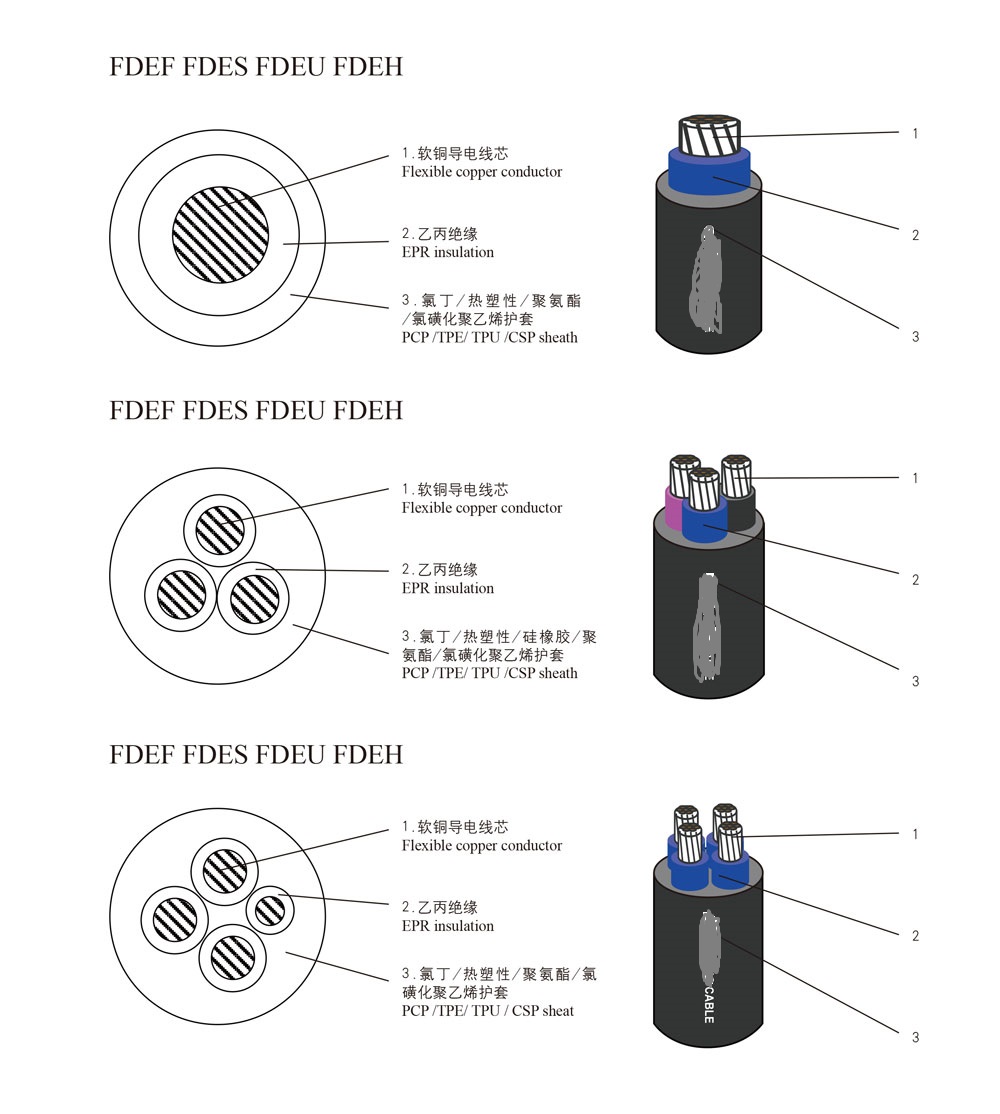

四、風能電纜結構（1芯、3芯、多芯）
1、導體：采用軟銅導電線芯；
2、絕緣：采用乙丙絕緣
3、護套：采用氯丁/熱塑性/聚氨酯/氯磺化聚乙烯護套
風能電纜線芯規格
型號 | 額定電壓 | 芯數 | 標稱截面 mm2 |
FDEF-25（-40） FDES-25（-40） FDGG-40（-55） FDGU-40（-55） FDEU-40（-55） FDEG-40（-55） FDEH-25（-40） FDES-25(-40) | 450/750V 0.6/1kV | 1 | 1.5～400 |
2 | 1～25 | ||
3 | 1～300 | ||
3 1 | 4～185 | ||
4 | 1～300 | ||
5 | 1～25 | ||
6～36 | 1.5～4 | ||
1.8/3kV | 1 | 10～400 | |
3 | 10～240 |
風能電纜彎曲半徑：不小于6倍的電纜外徑
風能電纜導體最高工作溫度：90℃
風能電纜額定電壓U0/U分別為：450/750V、0.6/1kV、1.8/3kV
風能電纜的最大扭轉角度：180°/m
